要測量光耦，該如何入手？

要測量光耦，該如何入手？

這個問題需要從兩個方面來解釋。首先要了解光耦的工作原理，其次，如何測試光耦。

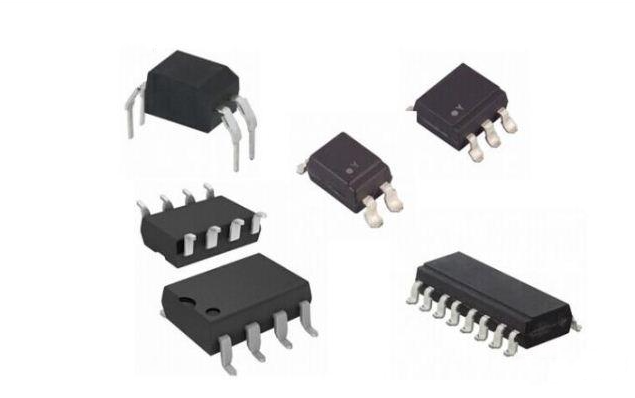

一、光耦合器介紹

光耦合器簡稱光耦合器。它是一種以光為傳輸介質傳輸電信號的電子設備。它通過其內部的“電-光-電”轉換來實現信號的耦合和耦合傳播。

根據光電耦合器內部輸出電路的不同，光電耦合器可分為光電二極管型、光電晶體管型、達林頓型、晶閘管型、集成電路型等。

光耦的特點是輸入輸出都能傳輸電信號，同時具有電隔離。光耦結構：發光二極管和光電三極管密封在一起。發光二極管為輸入端，光電三極管為輸出端。輸入信號使發光二極管發光。光電三極管接收到光后產生光電流，通過其負載電阻獲得輸出信號，從而實現電信號的隔離傳輸。

光耦的主要用途是隔離傳輸和隔離控制。廣泛應用于隔離耦合、電平轉換、機電控制等。

二、光耦檢測光耦輸入端與輸出端絕緣，因此需要分別檢測光耦的輸入端和輸出端。

1.檢測輸入

將萬用表放入電阻測量文件中，分別檢測光耦輸入端LED的正向和反向電阻。正常情況下，正向電阻約為幾百歐姆，反向電阻約為幾萬歐姆，需要注意的是，光耦中LED的正向電壓降低于普通LED的1.3V。

2.檢測輸出

光耦的輸出部分有多種形式。以光電三極管光耦為例，在光電耦合器輸入端懸浮的前提下，光電耦合器檢測輸出端的兩個引腳（與內部光電三極管的C.E極）之間的正負電阻應為無窮大。

3.檢測光電傳輸性能

檢測時，用3V直流電源串聯限流電阻，在光電耦合器的輸入端接正向電壓。此時，光電耦合器輸出部分的光電三極管應導通。腳之間的電阻很小。
當去除輸入端的正向電壓時，應切斷光電耦合器的輸出光敏三極管，測得的電阻值應為無窮大。如果不是這種情況，則光電耦合器已損壞。

4.測試絕緣性能

檢測時，測量光耦輸入端和輸出端之間任意兩個引腳之間的電阻，應為無窮大。否則會損壞光電耦合器。
