所有的光耦合路器都由兩個元件組成：光源——幾乎總是發光二極管（LED）——和光傳感器——通常是光敏電阻、光電二極管、光電晶體管、可控硅（SCR）或雙向晶閘管。 這些組件的兩個 CMOS光耦 組合器圖像被介電（非導電）屏障隔開。 當輸入電流施加到 LED 時，它會打開并發出紅外光。 然后，光電傳感器檢測到光線并使電流流過電路的輸出側。 相反，當 LED 關閉時，沒有電流流過光傳感器。 這樣，兩個流動的電流被電隔離。下面讓國產光藕廠家_克里雅跟大家介紹一下光耦的具體操作。

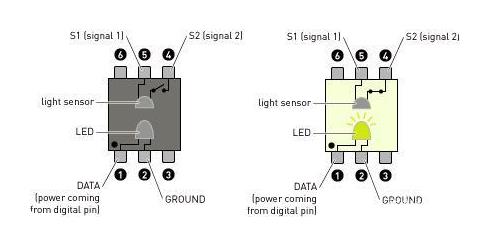

在圖片左邊國產光耦中，沒有電流通過 1 腳，LED 熄滅，沒有電流流過連接到 4 和 5 腳的電路。 如右圖所示，當輸入電路通電時，LED 亮起，傳感器 檢測到光線，關閉開關并啟動輸出電路中的電流。
使用短引線或扁平端子將表面貼裝 (SMT) 設備安裝在印刷電路板 (PCB) 的頂部。 這些產品通常體積小、重量輕，并且允許快速且廉價的自動化組裝。
通孔（THT）設備有一根長引線，該引線穿過PCB上的孔并焊接到另一側。盡管SMT制造業由于對大型零件和勞動密集型裝配的需求而逐漸取代tht，但通孔裝置仍然具有強大的機械連接能力。
帶有引線的組件使用長引線連接到PCB。
光耦 組合器可用于各種不同的用途和應用，包括：輸入和輸出切換，尤其是在電子噪聲環境下，開關電源、信號隔離、功率控制、PC/調制解調器通訊、控制晶體管和三端雙向可控硅開關。
雖然絕大多數光耦 合路器執行相對簡單的開關電路控制，但最近的發展允許更多的“智能”設備通過改變光源亮度來傳輸編碼信號。
光耦合路器類似于繼電器和隔離變壓器，通常執行相關功能，但它們有幾個明顯的區別和優勢。 光耦合路器通常是：比繼電器更小更輕，具有更快的開關功能，需要更少的開關電流來激活。
 由于其固態結構，特別是與機電繼電器相比，它可以提供最小的疲勞。 由于上述原因，光耦合路器在需要快速開關和利用低電壓傳輸的數字或微電子設備中非常普遍。 下面介紹光耦合路器的基本結構、主要用途以及與繼電器的相似之處。
 如下所述，光耦組合器的類型取決于所使用的檢測器類型。 某些類型具有不同的特性，因此更適合特定應用。 光耦合路器通常稱為“輸出型”； 例如，光電晶體管器件可能被稱為“帶光電晶體管輸出的光耦組合器”。
